在工廠生產加工的眾多零部件中，萬向節、十字連接叉、聯軸器以及可伸縮十字軸等組件，雖然看似專業而小眾，卻構成了眾多機械傳動系統的核心骨架。尤其是在碰碰車這類娛樂設備，乃至汽車、工業機械等更廣泛的領域，它們的作用至關重要。本文將深入解析這些關鍵部件的功能、聯系與生產加工要點。

核心部件解析：各司其職的傳動單元

1. 萬向節：
萬向節，或稱萬向接頭，是連接兩根不在同一直線上的軸，并允許它們之間在一定角度內進行動力傳遞的裝置。在碰碰車中，它負責將電動機的動力傳遞給驅動輪，同時適應車輛在碰撞和顛簸中產生的軸間角度變化，確保動力持續、平穩輸出。其核心在于解決相交軸間的傳動問題。

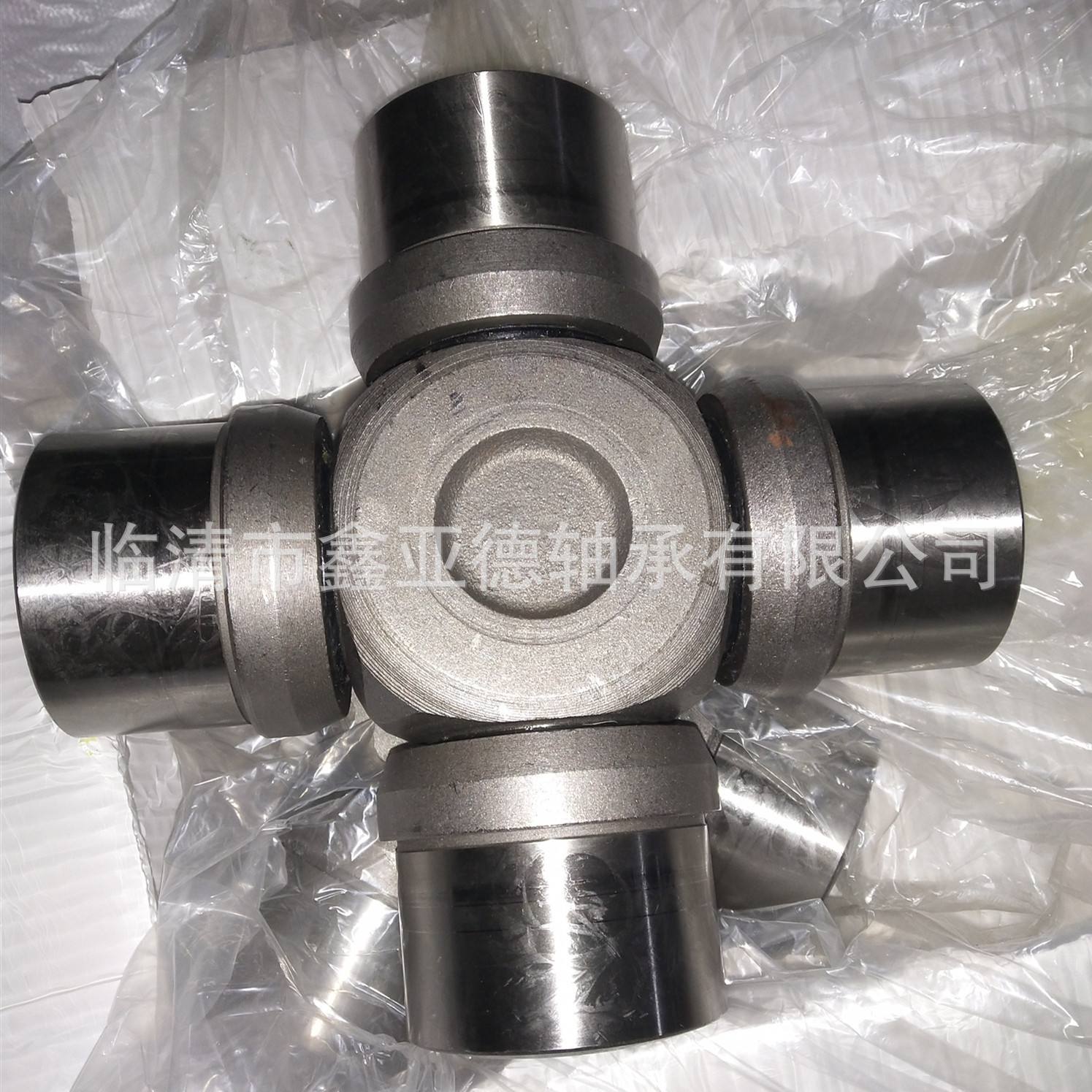

2. 十字連接叉（十字軸式萬向節）：
這是最典型、應用最廣泛的萬向節結構之一。它由一個十字軸和四個滾針軸承組成，兩個叉形件分別與主動軸、從動軸相連。其優點在于結構堅固、傳動效率高、能承受較大扭矩，非常適合像碰碰車這樣需要承受沖擊載荷的場合。生產加工時，對十字軸和軸承的硬度、耐磨性及裝配精度要求極高。

3. 聯軸器：
聯軸器主要用于將兩根軸牢固地連接在一起，使之共同旋轉以傳遞運動和扭矩。它與萬向節的關鍵區別在于，聯軸器通常用于連接同軸線的兩軸（允許少量偏移和角度誤差），而萬向節專為有角度的兩軸設計。在復雜的傳動系統中，兩者常協同工作。

4. 可伸縮十字軸：
這是在傳統十字軸萬向節基礎上的重要改進。它不僅允許軸間角度變化，還能在一定范圍內沿軸向滑動，補償因安裝誤差或工作過程中產生的軸向位移。這對于碰碰車這類底盤可能發生形變或需要靈活布局的設備來說，能有效避免因長度變化引起的附加應力，保護傳動系統。

協同作用：構建柔性高效的傳動系統

在碰碰車的實際傳動鏈中，這些部件并非孤立存在。例如，電動機輸出軸可能通過一個聯軸器與傳動軸剛性連接，傳動軸再通過一個可伸縮十字軸萬向節將動力傳遞至差速器或車輪軸。這樣的組合實現了：

• 角度補償：應對車輪上下跳動和車體扭曲。
• 長度補償：適應車架在負載下的微變形。
• 扭矩傳遞：高效、可靠地將動力從電機送至驅動輪。

生產加工的關鍵考量

工廠在生產加工這些部件時，需聚焦于：

• 材料選擇：普遍采用優質合金鋼（如20CrMnTi），經過滲碳淬火處理，以保證表面硬度、耐磨性和心部韌性，承受頻繁的沖擊和交變載荷。
• 精度控制：十字軸的軸頸尺寸、軸承座的同心度、花鍵的配合公差等都必須嚴格控制。微米級的誤差都可能導致異常磨損、振動和噪音。
• 熱處理工藝：恰當?shù)臒崽幚硎潜ＷC零件壽命的核心。硬度不足易磨損，過硬則易脆斷。
• 動平衡測試：對于高速旋轉的部件，必須進行動平衡校正，以防止共振和振動，這對提升碰碰車運行的平穩性和舒適性至關重要。
• 潤滑與密封：良好的潤滑能極大減少磨損和發熱，有效的密封則能防止泥沙、水分侵入軸承，延長在游樂場這種復雜環境下的使用壽命。

###

從歡樂的碰碰車到重型工業設備，萬向節、十字連接叉、聯軸器及可伸縮十字軸這一系列部件，共同構建了機械傳動中不可或缺的“柔性關節”。它們的精密加工與可靠性能，直接決定了整個傳動系統的效率、平順性與耐久性。工廠的生產加工，正是在材料科學、精密制造與熱處理工藝的交叉點上，將這些基礎的機械概念轉化為堅實耐用的物理實體，默默支撐著從娛樂到工業的無數設備的順暢運轉。
